HGJ46-91 PM1.0MPa（10bar）突面帶徑平焊法蘭（mm）

公稱直徑	管子外徑	連接尺寸				六角頭螺栓、螺柱			密封面尺寸		法蘭厚度	法蘭內徑	法蘭頸		法蘭高度	坡口寬度	法蘭理論重量
公稱直徑	管子外徑	法蘭外徑	螺栓孔中心圓直徑	螺栓孔直徑	螺栓孔數量	螺紋	螺栓長度	螺柱長度			法蘭厚度	法蘭內徑			法蘭高度	坡口寬度	法蘭理論重量
DN	A	D	K	L	n	Th	I	I	d	f1	C	B	N	R	H	b	（kg）
10 15 20 25 32	14 18 25 32 38	90 95 105 115 140	60 65 75 85 100	14 14 14 14 18	4 4 4 4 4	M12 M12 M12 M12 M16	50 50 55 55 60	65 65 70 70 80	40 45 58 68 78	2 2 2 2 2	14 14 16 16 16	15 19 26 33 39	30 35 45 52 60	3 3 4 4 5	20 20 24 24 24		0.57 0.64 0.93 1.10 1.61
40 50 65 80 100	45 57 76 89 108	150 165 185 200 220	110 125 145 160 180	18 18 18 18 18	4 4 4 8 8	M16 M16 M16 M16 M16	60 65 65 70 70	80 85 85 90 90	88 102 122 138 158	3 3 3 3 3	16 18 18 20 20	46 59 78 91 110	70 84 104 118 140	5 5 6 6 6	24 26 30 34 38		1.77 2.38 3.00 3.74 4.60
125 150 200 250 300	133 159 219 273 325	250 285 340 395 445	210 240 295 350 400	18 22 22 22 22	8 8 8 12 12	M16 M20 M20 M20 M20	70 75 80 85 85	95 105 105 110 110	188 212 268 320 370	3 3 3 3 4	22 22 24 26 26	135 161 222 276 328	168 195 246 298 350	6 8 8 10 10	44 44 44 46 46		6.56 8.02 9.89 12.5 14.0
350 400 450 500 600	377 426 480 530 630	505 565 615 670 780	460 515 565 620 725	22 26 26 26 30	16 16 20 20 20	M20 M24 M24 M24 M27	85 90 95 95 95	110 120 125 125 130	430 482 532 585 685	4 4 4 4 5	26 26 28 28 28	381 430 485 535 636	400 456 502 559 658	10 10 12 12 12	53 57 63 67 73		17.3 22.3 24.0 29.8 36.3

GB9115.13-88PN5.0MPa（50bar）凸面對焊鋼制管法蘭（mm）

公稱直徑	法蘭焊端外徑（管子外徑）	連接尺寸					密封面		法蘭厚度	法蘭高度	法蘭頸	法蘭內徑
		法蘭外徑	螺栓孔中心圓直徑	螺栓孔直徑	螺　栓
		法蘭外徑	螺栓孔中心圓直徑	螺栓孔直徑	數量	螺紋
DN	A	D	K	L	n	Th	d	f	C	H	N	B
15 20 25	21.5 26.5 33.5	95 120 125	66.5 82.5 89.0	16 20 20	4 4 4	M14 M18 M18	34.9 42.9 50.8	2 2 2	14.5 16.0 17.5	52 57 62	38 48 54	16.0 21.0 26.5
32 40 50	42.0 48.5 60.5	135 155 165	98.5 114.5 127.0	20 22 20	4 4 8	M18 M20 M18	63.5 73.0 92.1	2 2 2	19.5 21.0 22.5	65 68 70	64 70 84	35.0 41.0 52.5
65 80 100	73.0 89.0 114.5	190 210 255	149.0 168.5 200.0	22 22 22	8 8 8	M20 M20 M20	104.8 127.0 157.2	2 2 2	25.5 29.0 32.0	76 79 86	100 118 146	62.5 78.0 102.5
125 150 200	141.5 168.5 219.0	280 320 380	235.0 270.0 330.0	22 22 26	12 12 8	M20 M20 M24	185.7 215.9 269.9	2 2 2	35.0 37.0 41.5	98 98 111	178 206 260	128.0 154.0 202.5
250 300 350	273.0 324.0 355.5	445 520 585	387.5 451.0 514.5	30 33 33	16 16 20	M27 M30 M30	323.8 381.0 412.8	2 2 2	48.0 51.0 54.0	117 130 143	321 375 426	254.5 305.0
400 450 500 600	406.5 457.0 508.0 609.5	650 710 775 915	571.5 628.5 686.0 813.0	36 36 36 42	20 24 24 24	M33 M33 M33 M39	469.9 533.4 584.2 692.2	2 2 2 2	57.5 60.5 63.5 70.0	146 159 162 168	483 533 587 702	由用戶規定

fl_(1)(jpeg)

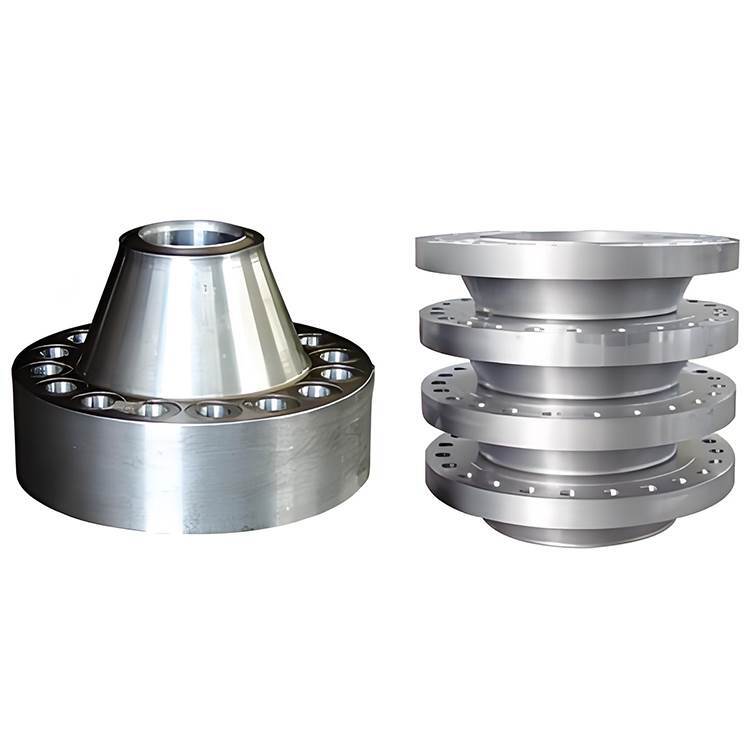

高壓帶頸對焊法蘭是一種特殊的法蘭連接件，廣泛應用于各種工業領域，特別是在需要承受高壓、高溫或低溫的管道系統中。以下是對高壓帶頸對焊法蘭的詳細解析：

一、定義與特點

定義：高壓帶頸對焊法蘭是一種帶頸部的對焊法蘭，它通過焊接方式與管道連接，形成一個密封面，用于連接管道和設備。

特點：

高頸部設計：法蘭與管子焊接處到法蘭盤之間有一段長而傾斜的高頸，此段高頸的壁厚沿高度方向逐漸過渡到管壁厚度，有效改善了應力的不連續性，增加了法蘭的強度。

良好的密封性：高壓帶頸對焊法蘭具有良好的密封性能，能夠防止流體泄漏，確保管道系統的穩定運行。

適用性強：適用于壓力或溫度波動較大的管道，以及高溫、高壓、低溫的管道系統。同時，也適用于輸送價格昂貴、易燃易爆介質的管道。

二、組成與結構

高壓帶頸對焊法蘭通常由法蘭本體、密封面、法蘭折片、螺栓等部件組成。法蘭面是兩個法蘭面之間實現緊密聯接的部分，螺栓則是連接兩個法蘭的緊固件。這種結構使得高壓帶頸對焊法蘭能夠承受較高的壓力和溫度。

三、生產工藝

高壓帶頸對焊法蘭的主要生產工藝包括整體鍛打、鍛壓制造、鑄造和卷制等。這些工藝確保了法蘭的質量和性能符合相關標準和要求。同時，生產過程中還會使用車床、鉆床、數控機床等設備進行加工和制造。

四、應用領域

高壓帶頸對焊法蘭廣泛應用于石油化工、化學工程、制藥、食品加工、造紙、供暖、水處理、航空航天等多個行業。在石油化工領域，高壓帶頸對焊法蘭常用于石油管道系統的連接；在化學工程中，則用于連接各種管道和設備；而在制藥和食品加工領域，則用于輸送液體和粉末的管道系統，確保流體的純凈度。

五、優勢

強度高：采用高品質材料制造的高壓帶頸對焊法蘭具有較高的強度和硬度，能夠承受較大的壓力和沖擊力。

密封性好：其密封性能優異，能夠有效防止流體泄漏。

安裝簡便：安裝過程相對簡便，只需將法蘭面對準并用螺栓固定即可。
